风电油液金属磨损在线监测传感器产品说明

风电油液金属磨损在线监测传感器产品说明



机械设备80%的隐患来自于润滑、磨损故障，这是大型设备失效的主要原因。润滑油是机械设备的“血液”贯穿于设备运行全生命周期，它在机械设备中起着密封、润滑、减磨、冷却、清洗、减振和防腐等重要作用，其中蕴藏着丰富的来自机器运动摩擦副表面的信息。对润滑油进行监测可以及时了解设备状态、合理安排检修时间，减少故障停机与定期检修对生产的影响，不仅延长了设备的平均故障间隔时间，还提高了生产率。传统的润滑油状态监测是指利用实验室的物理化学分析技术对机器设备正在使用的润滑油样品进行综合分析，获得设备润滑与磨损状况的信息，并据此预测设备磨损过程的发展，及时发现故障或预防故障的发生。根据调查发现，离线油液分析的有50%没有发现问题，45%显示失效即将发生，仅5%检测出严重问题。这样消耗了大量人力物力，却无法及时诊断问题，因此在线油液中金属磨屑的监测十分必要。





在线监测设备磨损状况，延长设备寿命。

磁吸附式铁磁颗粒传感器通过检测铁磁颗粒来测量机械部件的磨损状况。传感器上设有螺纹，可直接集成到齿轮箱或循环润滑回路中，通过在线监测金属屑的积累程度、大小、时间，早期检测设备的磨损和损坏，可以计划维修措施，减少停机时间，延长设备寿命。

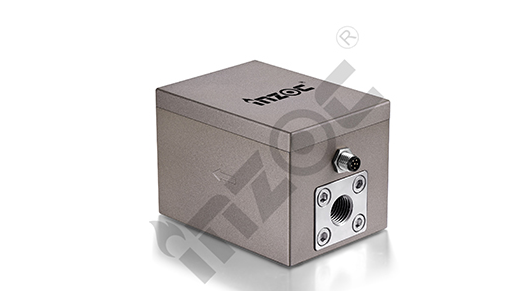

电磁式油液金属磨粒传感器是在线测量油液中金属磨粒的数量、大小（在传感器量程内根据颗粒大小，铁磁性颗粒分十个尺寸带，非铁磁性颗粒分四个尺寸带）和性质（铁磁性和非铁磁性）的传感器。IFM-3系列传感器具有组网运行，实时监测的功能。



技术亮点



1、高精度



采用先进电涡流技术最小解析为30um



2、涵盖广



可同时检出铁磁非铁磁颗粒



3、高适应性



定制化的接口设计，涵盖不同应用场景



应用范围



能源化工：风电齿轮箱、海上钻井平台石化工厂、水泥厂、火电、水电、煤矿设备



大型设备：船舶、车辆发动机、大型采煤机、压裂车、吊车、盾构机，齿轮润滑设备

行业应用





技术参数



工作介质：润滑油 电源供电电压：DV9V~32V



工作温度：-40℃～+120 ℃



工作介质压力：≤2MPa，瞬时3MPa 防护等级：IP68



磨损监测：铁磁颗粒 ＞＝30um  非铁磁颗粒 ＞＝150um



信号通信接口：4~20mA RS485 MODBUS RTU,RS232  外壳材料：铝合金+316不锈钢



信号输出：6芯航插
